HDMIInfoFrame
支持的硬件设备:支持HDMI信号的Pro系列采集卡、USB系列采集设备
例子展示的内容:
- 检测并获取HDMI的信号状态和HDMI的帧信息;
- 如果存在多个设备,可以通过命令参数选择采集通道。
调用逻辑:
- 获取版本信息,初始化和枚举设备:MWGetVersion、MWCaptureInitInstance、MWRefreshDevice、MWGetChannelCount;
- 打开设备:
- 打开命令参数指定的设备:MWOpenChannel;
- 当命令参数没有指定设备时,默认打开首个可用通道:MWGetDevicePath,MWOpenChannelByPath;
- 获取通道信息:MWGetChannelInfo;
- 获取输入信号的状态信息:MWGetInputSpecificStatus;
- 检查HDMI信息帧是否存在:MWGetHDMIInfoFrameValidFlag;
- 获取HDMI帧信息并输出:MWGetHDMIInfoFramePacket;
- 释放资源和内存:MWCloseChannel,MWCaptureExitInstance。

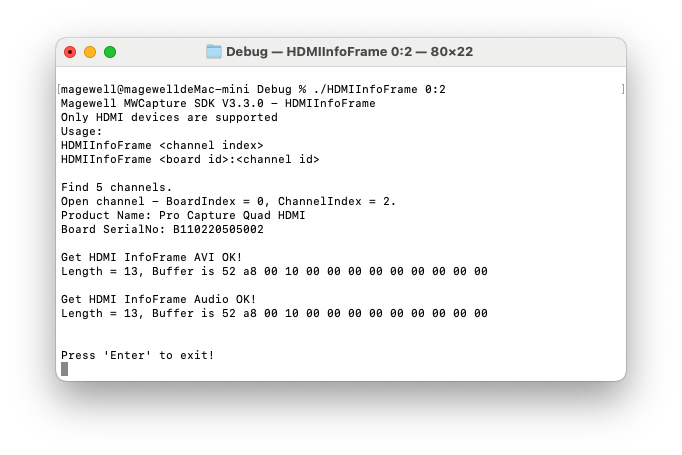

结果展示:

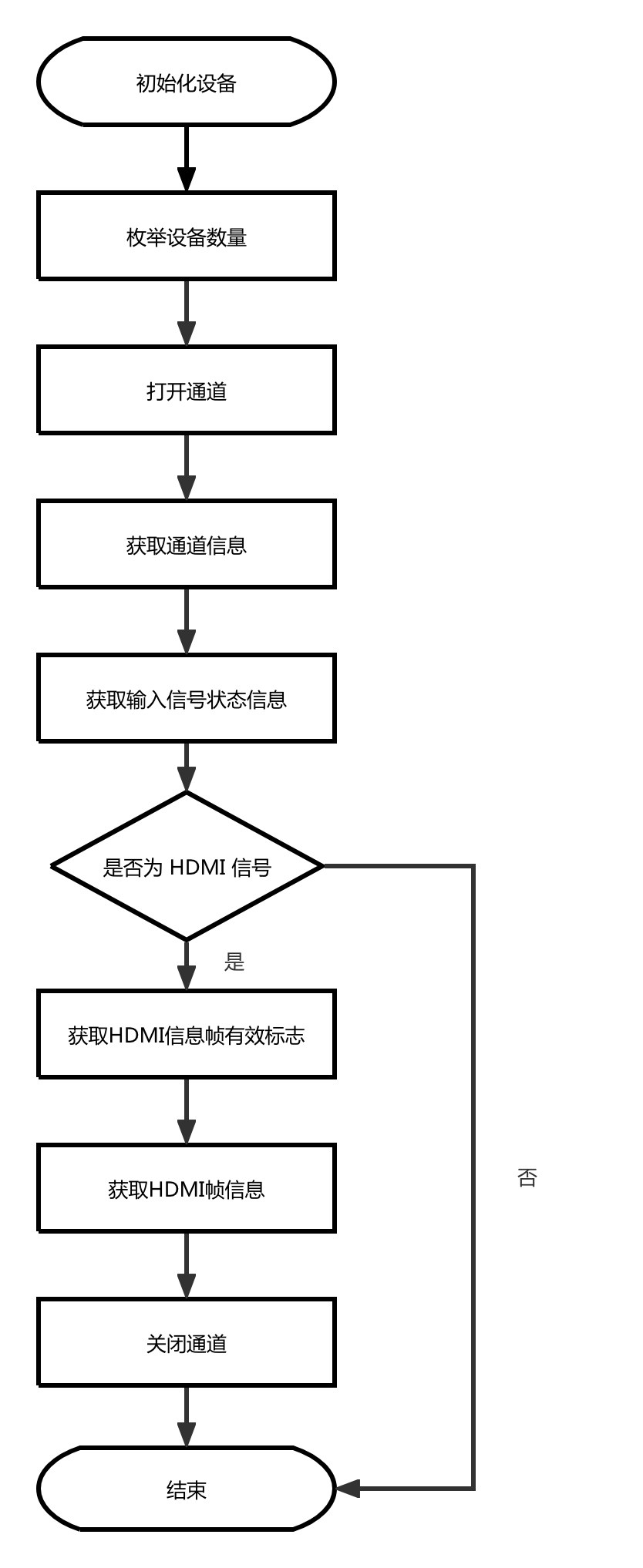

流程图:
