USB 传输速率解析：确保 4K60 帧无损采集

当您购买了一款标称支持 USB 3.2 的主机设备，又配备了美乐威 USB Capture HDMI/SDI 4K Pro 这样的高端采集卡，期待采集 4Kp60 视频时，却发现画面卡顿、帧率不足——问题很可能出在 USB 接口的细微差别上。

同一代 USB 3.2 标准下，实际传输性能可能有天壤之别。了解这些差异，是避免性能损失的关键。

USB标准命名的混乱

在数码领域，USB 接口可以说是无处不在，但它的版本命名却异常混乱。USB 3.0、USB 3.1、USB 3.2 Gen1/Gen2/Gen2x2 等术语让人眼花缭乱。这种混乱并非偶然，而是源于 USB-IF（USB 实施者论坛）对标准的一系列改名操作。

实际情况

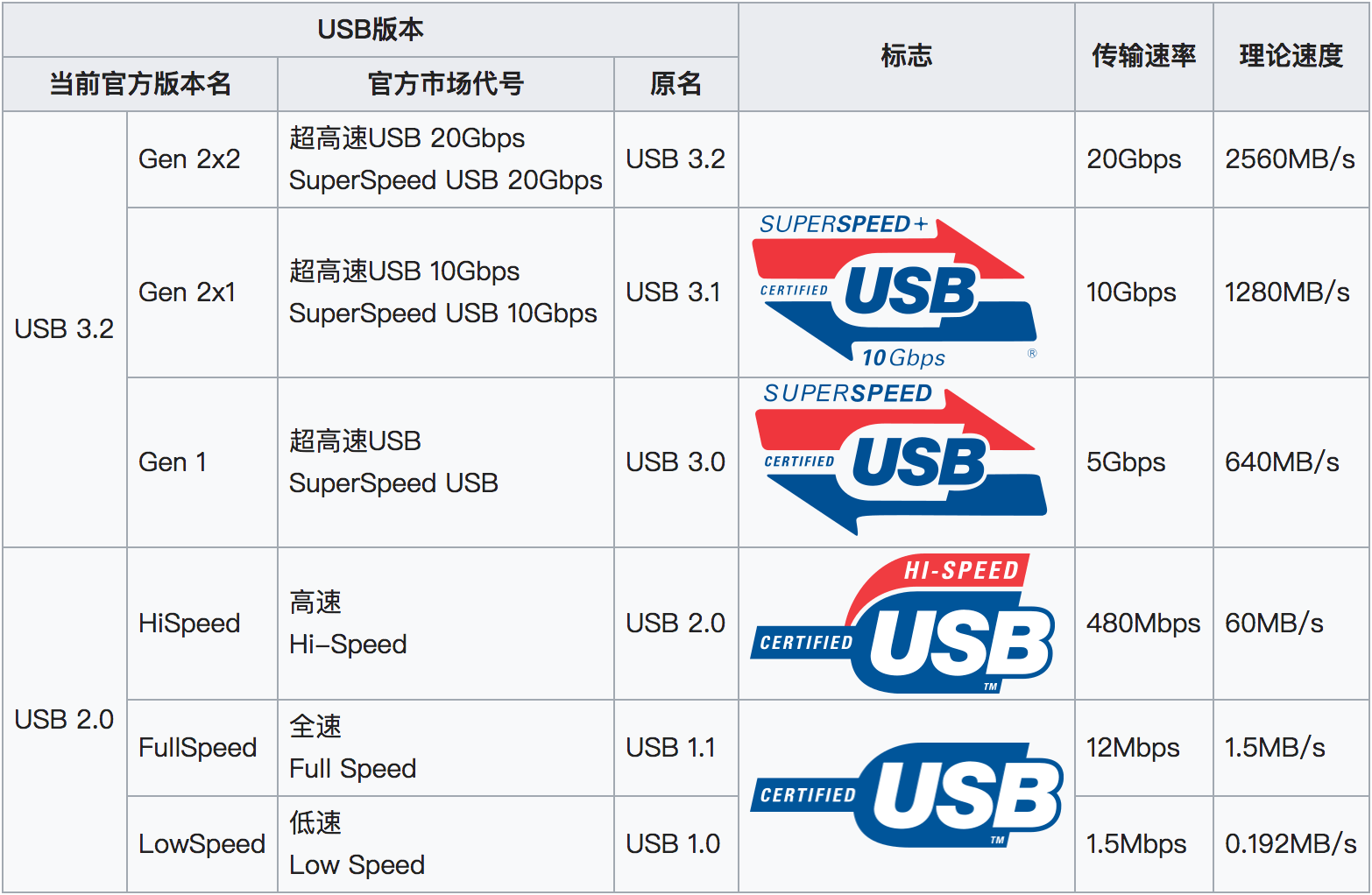

USB 3.2 Gen1（原 USB 3.0）：理论速度仅 5Gbps

USB 3.2 Gen2x1（原 USB 3.1）：理论速度为 10Gbps

USB 3.2 Gen2x2（真正的 USB 3.2）：理论速度可达 20Gbps

这就是问题所在！当你购买一个标称“USB 3.2”的设备时，它可能是 5Gbps 的 Gen1，也可能是 20Gbps 的 Gen2x2，速度差距高达 4 倍！

美乐威采集卡现实案例

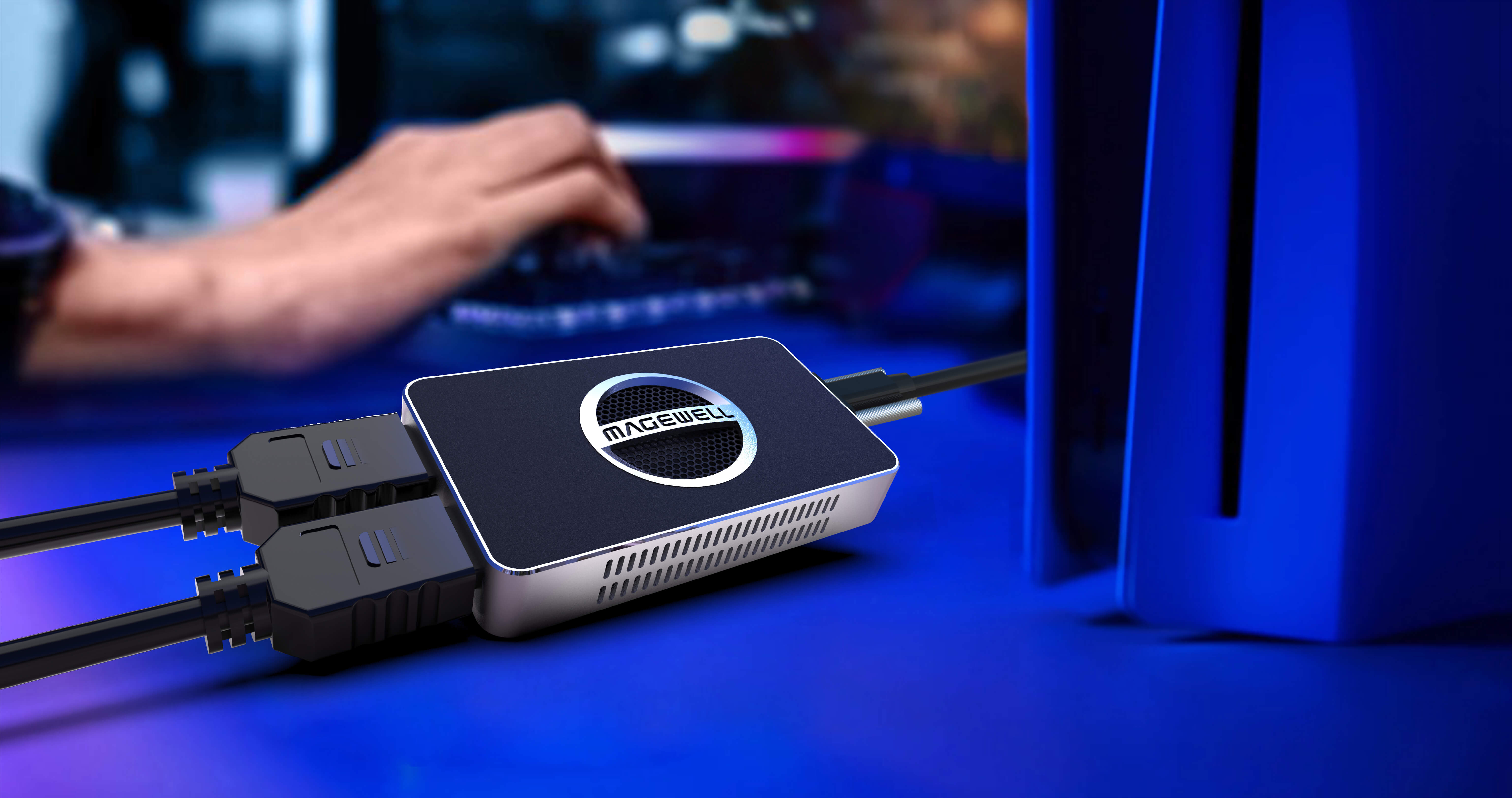

美乐威 USB Capture HDMI/SDI 4K Pro 采集卡需要足够带宽来处理 4Kp60 的高质量视频流。它们支持高达 4096×2160、60fps、RGB4:4:4 视频流的采集，这对采集主机接口带宽提出了很高要求。

现实案例分析

不同 USB 接口对该采集卡性能的影响十分明显：

• 连接 USB 3.2 Gen 2x2(20Gbps) 主机接口：可完美采集4K60fps 4:4:4色彩采样视频
• 连接 USB 3.2 Gen 2(10Gbps) 主机接口：仅能支持4K60fps 4:2:0色彩采样，画质有所下降
• 连接 USB 3.2 Gen 1(5Gbps) 主机接口：最高仅支持4K30fps或1080p60fps，无法满足 4Kp60 需求

这就是为什么使用美乐威 USB Capture HDMI/SDI 4K Pro 时，如果主机 USB-C 接口不是真正的 USB 3.2 Gen2x2 20Gbps，会出现采集帧率不足 60 帧的现象。

实用鉴别方法

如何识别真正的 USB 3.2 Gen2x2 接口，避免性能陷阱，您可以采取以下措施：

1. 仔细查看规格参数

购买主机设备时，不只看“USB 3.2”标识，而应确认咨询官方或查询规格书，来确定具体是 Gen1、Gen2 还是 Gen2x2。

2. 寻找速度标识

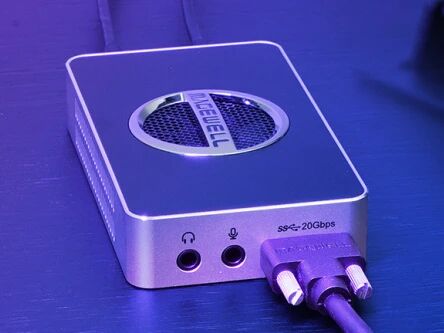

支持高速率的接口旁通常标有“20Gbps”、“10Gbps”等标识，如美乐威 USB Capture HDMI/SDI 4K Pro 采集卡 USB 3.2 Gen2x2 接口附近有“20Gbps”标识。

在购买 USB 设备或使用高带宽外设（如美乐威采集卡）时，不要被简单的“USB 3.2”宣传所迷惑，务必确认具体的规格（Gen1、Gen2 还是 Gen2x2）。只有两端设备和连接 USB 线材都支持高速率的 USB 标准，才能发挥设备的全部性能。
