基于 DirectShow 的 ASF 文件录制例程

本文简单介绍如何使用Microsoft DirectShow SDK对采集卡设备进行音视频采集并压缩生成ASF文件的方法。

在 SDK V1.0.0.6250版本之后的示例代码中会包含DShowPreview例程，位于 XI_SDK\Source\DShowPreview目录下，这个例程主要展示了使用 DirectShow 进行音视频采集、预览、WMV压缩、生成ASF文件的全过程，以下对代码中一些需要注意的地方进行说明，具体内容请查阅示例代码。

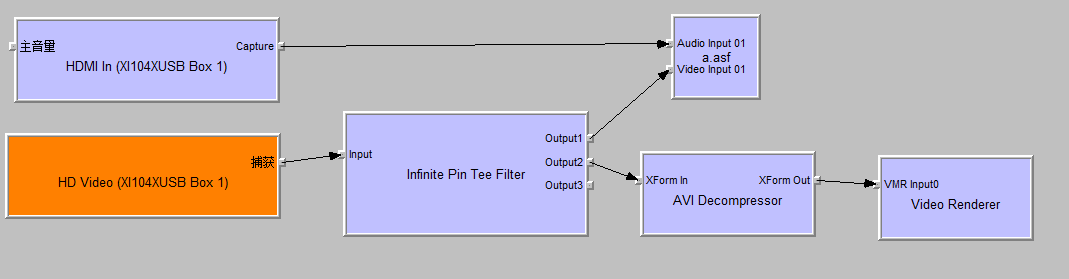

1、应用程序的过滤器图

程序使用“WM ASF Writer Filter”进行音视频压缩和 ASF 文件生成，使用“Video Mixer Render 9”进行视频预览，使用“Infinite Pin Tee Filter”对视频流进行复用处理。

2、视频采集设备的格式设置

DShowPreview 在打开视频采集设备后使用 IAMStreamConfig 接口对其采集格式进行了重新设置，设置的色彩空间为 YUY2 格式 （即YUYV格式）。

3、设置音频设备缓冲区

在添加完音频采集设备后，使用 IAMBufferNegotiation 接口重新设置音频采集缓冲区，以避免录制生成的ASF文件出现音视频不同步现象，具体可参阅“录制视频时画面出现间断性停顿的解决方法”一文。

4、“WM Asf Writer Filter”设置

添加“WM Asf Writer Filter”后使用 IWMProfile对其音视频压缩格式进行设置，程序中使用的视频压缩格式和采集设备的采集格式一致，视频压缩器使用的是 WMV3 压缩器，视频压缩的算法复杂度为1，画面质量为30，音频压缩器使用的是 WMAudioV8 压缩器。
