Magewell 系列采集卡支持的 6 种原始图像数据格式
在使用 DirectShow 或者 SDK 开发视频应用软件时，一个主要工作就是获取并处理视频采集设备的原始图像数据，本文主要介绍 Magewell 系列视频采集卡支持的 6 种原始图像格式数据。
-
RGB24
每个像素点3个字节（24位），图像数据按照“RGBRGBRGB…”排列，像素点的顺序是从左到右，从下到上。
-
RGB32
每个像素点4个字节（32位），和RGB24相比，每个像素点增加一个0字节（即Alpha通道为0），图像数据按照“RGB0RGB0…”排列，像素点的顺序是从左到右，从下到上。
-

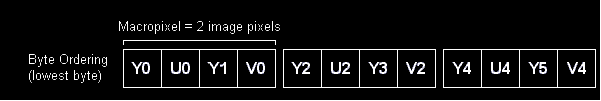

YUYV
每个像素点2个字节（16位），4:2:2采样，等同于YUY2。
-

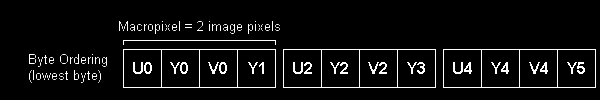

UYVY
每个像素点2个字节（16位），4:2:2采样，在字节排序上和YUYV相反。
-

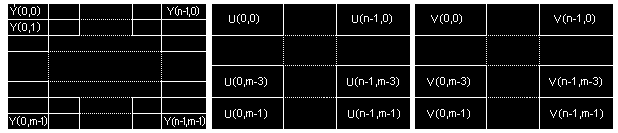

I420
每个像素点占12位，4:2:0采样，也被称为IYUV。
-
NV12
每个像素点占12位，4:2:0采样，其采样方式和I420一样，但在排列时，U平面和V平面数据顺序交错存放。
附：
- 4:2:2采样是指像素水平方向按2:1采样；
- 4:2:0采样是指像素水平方向和像素垂直方向都按2:1。
