通过屏显菜单配置

Pro Convert 支持通过屏显菜单进行快速配置。下文菜单截图以 Pro Convert IP to HDMI 为例，说明菜单功能。其他产品的操作和功能类似。

支持通过以下方式操作屏显菜单：

设备面板菜单键:
- 按下设备面板菜单键，调出屏显菜单
- 左右转动菜单键，切换选项
- 按下设备面板菜单键，确认选项
外接键盘:
- 按下外接键盘Enter键，调出屏显菜单
- 按下上下箭头，切换选项
- 按下外接键盘Enter键，确认选项
外接鼠标:
- 按下鼠标左键，调出屏显菜单
- 移动鼠标，切换选项
- 按下鼠标左键，确认选项

打开/关闭OSD Main菜单，并切换为中文。

执行以下任一操作打开/关闭屏显菜单。
- 按下设备前面板的菜单键。
- USB 接口连接键鼠设备。按下鼠标左键，或键盘的回车键，调出菜单。
- 在屏显菜单中选择 Close，关闭菜单。
在屏显菜单中选择 System > Language，切换为中文。

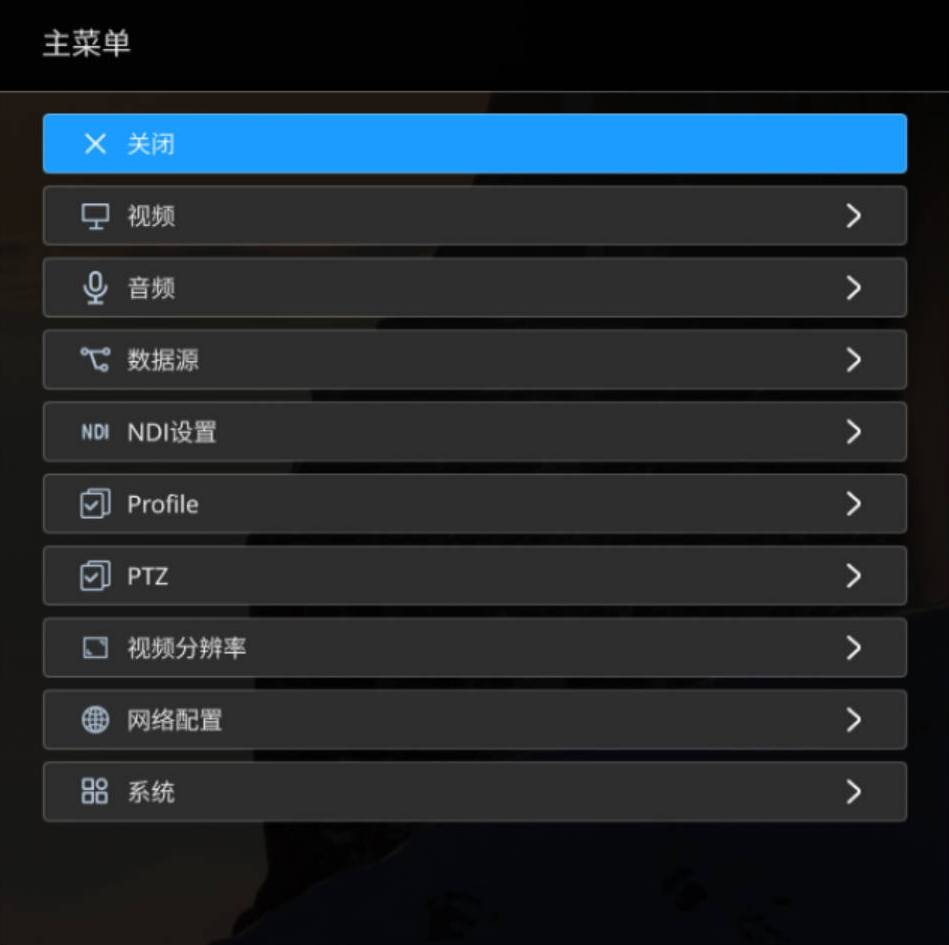

主菜单

关闭
选中此项，关闭屏显菜单。
视频
选中进入视频参数配置。详情参考主菜单 > 视频。
音频
选中进入音频参数配置。详情参考主菜单 > 音频。
数据源
选中进入视频源列表，选择待解码视频源。支持通过热键快速切换解码源，Profile功能打开时，无法使用热键功能。解码源对应热键请查询 Web UI 预设列表。

请参考 Web UI > 数据源在 Web UI 中手动添加视频源。
NDI Options
选中进入 NDI 接入管理配置。详情参考主菜单 > NDI Options。
Profile
选中进入Profile，切换输出方案。详情参考主菜单 > Profile。
PTZ
说明：仅解码信号支持PTZ时，支持此功能。

选中进入 PTZ 参数配置。详情参考主菜单 > PTZ。
视频分辨率
选中进入分辨率列表，为连接的输出显示设置参数。

解码器在连接显示设备后，自动列出所支持的分辨率格式。连接的显示设备不同，分辨率取值也可能不同。

建议使用默认分辨率格式或根据需要进行选择。详情参考主菜单 > 视频分辨率。
网络配置
选中进入查看、配置设备IP地址。详情参考主菜单 > 网络配置。
系统
选中进入设备信息，查看设备IP地址等信息。详情参考主菜单 > 系统。

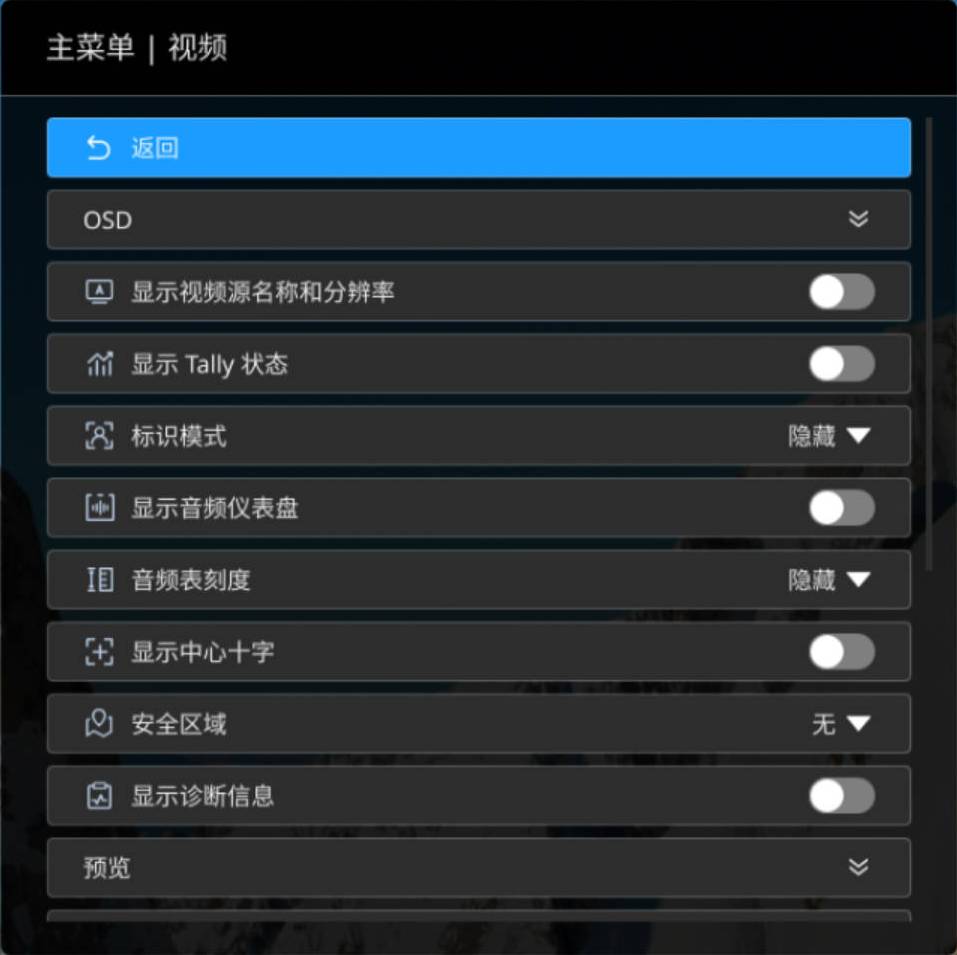

视频

返回
选中返回上一级菜单。
显示视频源名称和分辨率
勾选后，在输出设备的顶部中间显示视频源名称和分辨率。默认关闭此功能。
显示 Tally 状态
说明：仅数据源为 NDI 信号时支持此功能。

勾选后，在输出设备的顶部显示当前视频源的预览/直播状态。如果正在预览，显示显示绿色底的PREVIEW；如果正在直播，显示红色底的PROGRAM；同时预览和直播，则同时显示2个状态，否则都不显示。
标识模式
设置显示在输出设备底部中间的文本字样，可用于标记各个设备。默认隐藏标识。

“显示标识文本”：在设备底部中间显示自定义文本。

自定义文本，可用于区分不同的解码器。取值范围是 1~32 字符。

“显示设备名称”：在设备底部中间显示解码器名称。
显示音频仪表盘
默认关闭此功能。打开开关后，在输出设备左侧显示音量电平。
音频表刻度
根据使用场景，选择音量刻度，并可以显示音量增益后的刻度。默认不显示。

当“音频”页签的“转换模式”为“EBU”时，可选模式包括“隐藏”、“显示增益后 dBu 刻度”、“显示增益后 dBFS 刻度”。

当“音频”页签的“转换模式”为“SMPTE” 时，可选模式包括“隐藏”、“显示增益后 dBVU 刻度”、“显示增益后 dBFS 刻度”。
显示中心十字
在输出显示屏上显示白色水平线、垂直线的交叉十字。默认不显示。
安全区域
提示用户将重点内容放在框内。默认不显示安全区域框。可以选择框出 “80% 中心区域”、“4:3 中心区域”或“正方形中心区域”。
显示诊断信息
在输出画面上叠加显示正在解码的数据源状态。默认不显示。

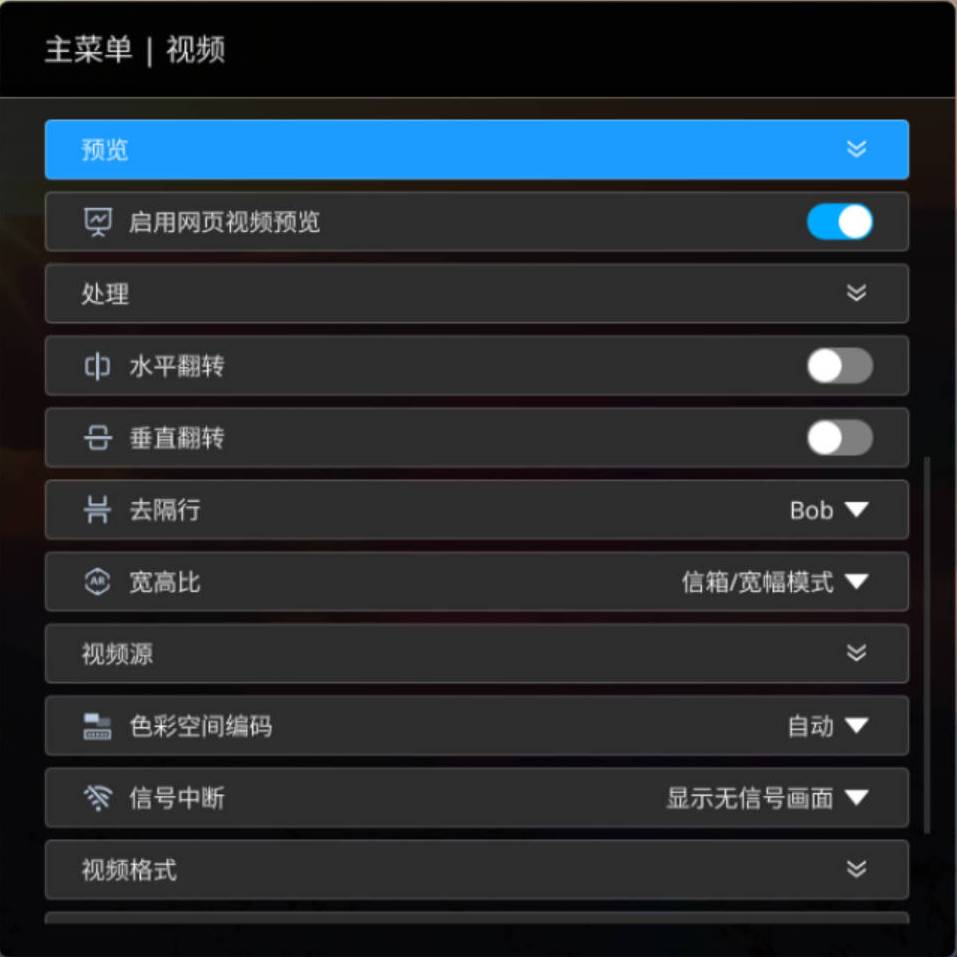

预览 -> 启用网页预览
默认启用网页视频预览，关闭后，无法在WebUI进行视频预览。
处理
- 水平翻转

  勾选后设置视频的镜像效果，即水平翻转。默认情况下，不进行水平翻转。
- 垂直翻转

  勾选后设置视频的上下翻转效果。默认情况下，不进行垂直翻转。
- 去隔行

  默认为“Bob”，取值范围：
  - “Weave”：合并连续两场数据为一帧。适用于比较静态的画面或需要原始数据的场景。
  - “Bob”：复制单场数据形成完整帧，适用于处理动态画面。
  - “Blend”：通过将相邻两场的图像信息进行混合叠加，来生成逐行帧，适用于对动态细节要求不高、更注重减少闪烁和锯齿的静态或慢速运动场景。
- 宽高比

  默认为信箱/宽幅模式。取值范围：
  - “信箱/宽幅模式”：表示保持源图像的纵横比，通过填充黑色边框来适应演示输出。信箱模式表示在顶端和底端填充黑边，宽幅模式在左右两侧填充黑边。默认情况下，使用此选项。
  - “全屏显示”：表示拉伸视频图像铺满整个演示屏幕。
  - “缩放/裁剪”：表示通过缩放和裁剪将源视频的宽高比转换为输出端的宽高比。
视频源
- 色彩空间编码

  可设置色彩空间为 “BT.601” 、 “BT.709” 或 “BT.2020”。默认情况下，为自动，即解码器自动根据信号类型进行适配，标清信号使用 BT.601，高清信号使用 BT.709。
- 信号中断

  当切换视频源时，可设置为显示无信号画面、黑屏、最后一帧、关闭信号输出。设置为关闭信号输出时，输出设备无信号则进入省电模式。

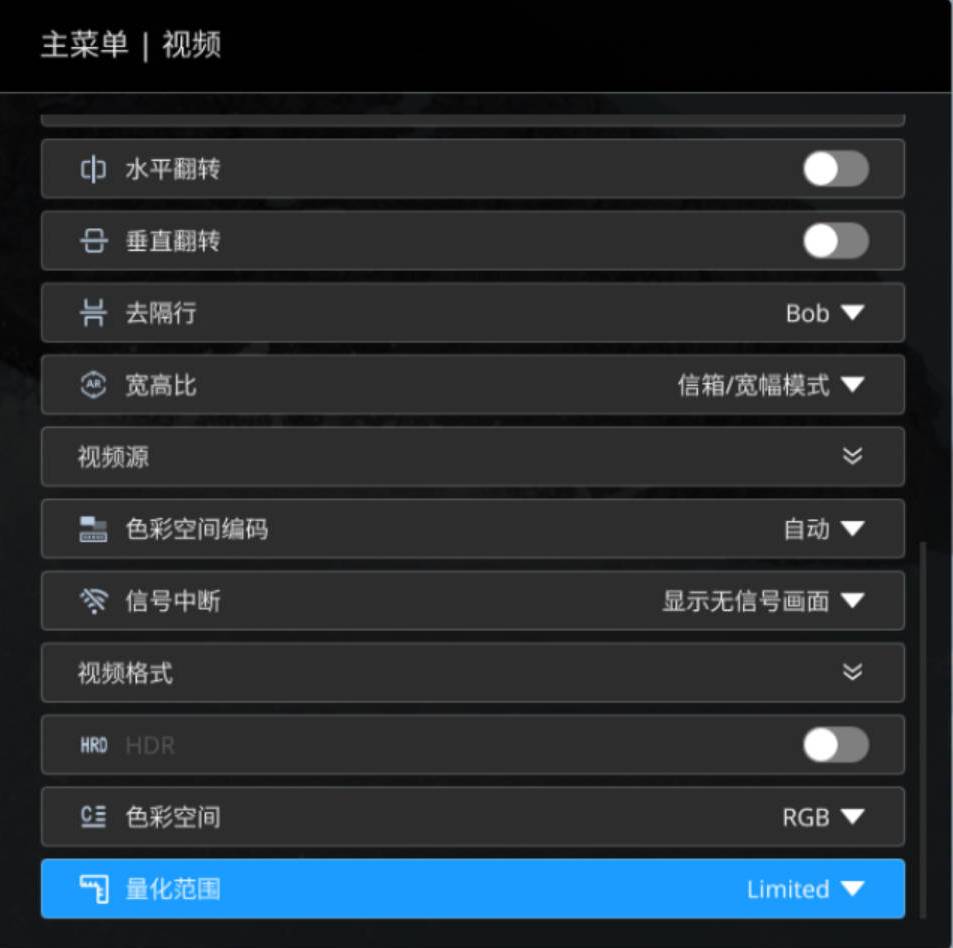

视频格式
- HDR

  连接的显示器支持HDR10时，可打开HDR，输出HDR10格式的视频。此功能默认关闭。
- 色彩空间

  可设置色彩空间为 “RGB”、“YUV444” 或 “YUV422”。默认情况下，为RGB，请根据您的显示设备选择相应的色彩空间。
- 量化范围

  色彩空间设置为RGB时，可设置为“Full”（默认）或“Limited”。

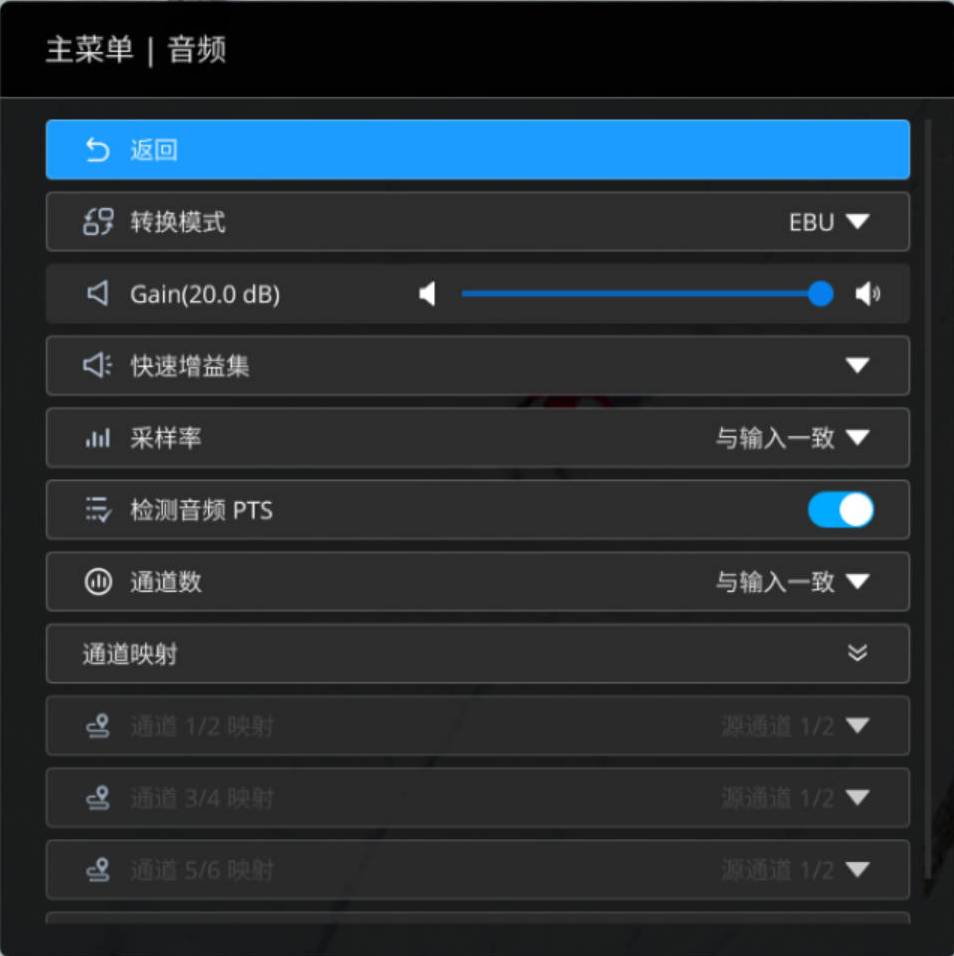

音频

返回
选中返回上一级菜单。
转换模式
支持 2 种音频：EBU、SMPTE。默认为SMPTE。
Gain
选中并调整滑块位置可调整增益。增益取值范围是-100.00dB ~ 20.00dB。
快速增益集
在下拉菜单中选择 +20 dB、+10 dB、+0 dB（默认）、-20 dB、-40 dB 或 Mute (-inf dB)。
采样率
根据使用场景，选择合适的采样率。可设置 与输入一致、32000Hz、44100Hz、48000Hz、88200Hz、96000Hz。默认为 与输入一致。
检查音频 PTS
设备默认检查音频 PTS (Presentation Time Stamp)。当数据源的音频时钟不可信时，建议关闭此功能。
通道数
根据使用场景，选择音频通道。可设置 与输入一致、2 通道、4 通道、8 通道。指定通道数后，设置输入和输出通道之间的映射关系。默认为 与输入一致。
- 当 通道数 为 2 通道 时，只能为通道组 1/2 选择映射的源通道组。

  当 通道数 为 4 通道 时，可以为通道组 1/2、3/4 分别选择映射的源通道组。

  当 通道数 为 8 通道 时，可以分别为通道组 1/2、3/4、5/6、7/8 选择映射的源通道组。

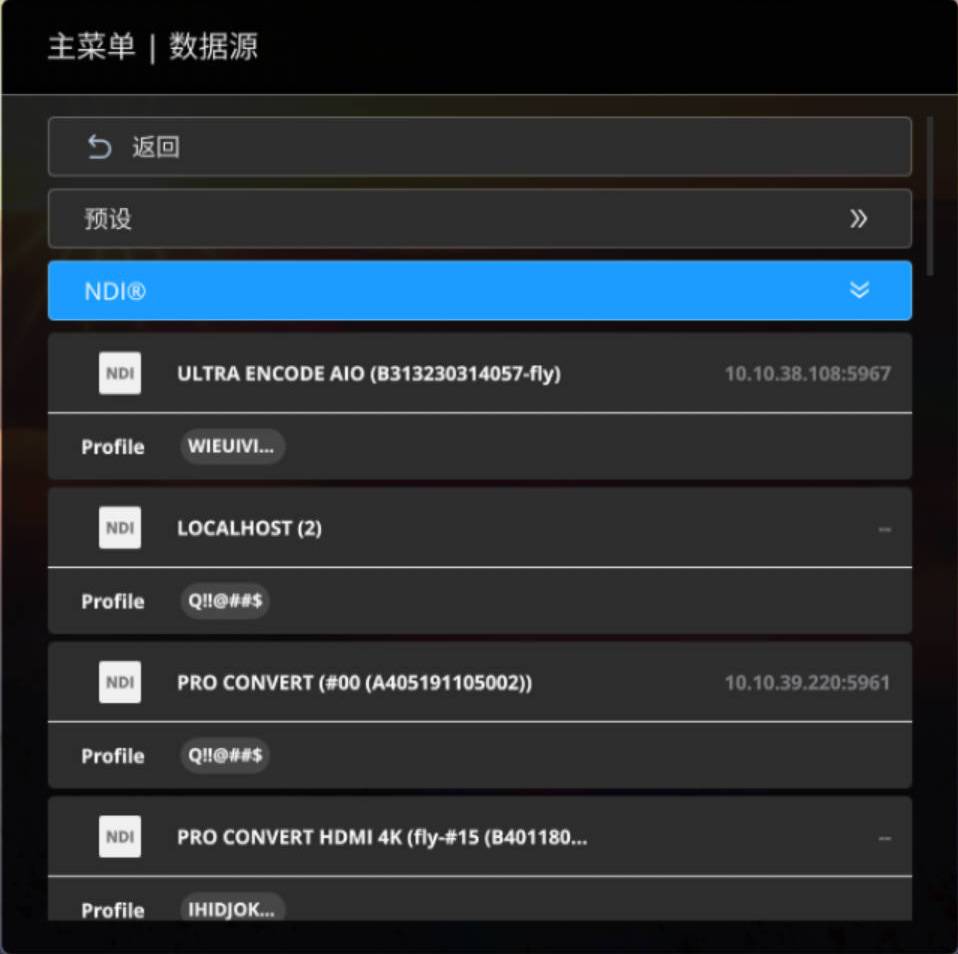

数据源

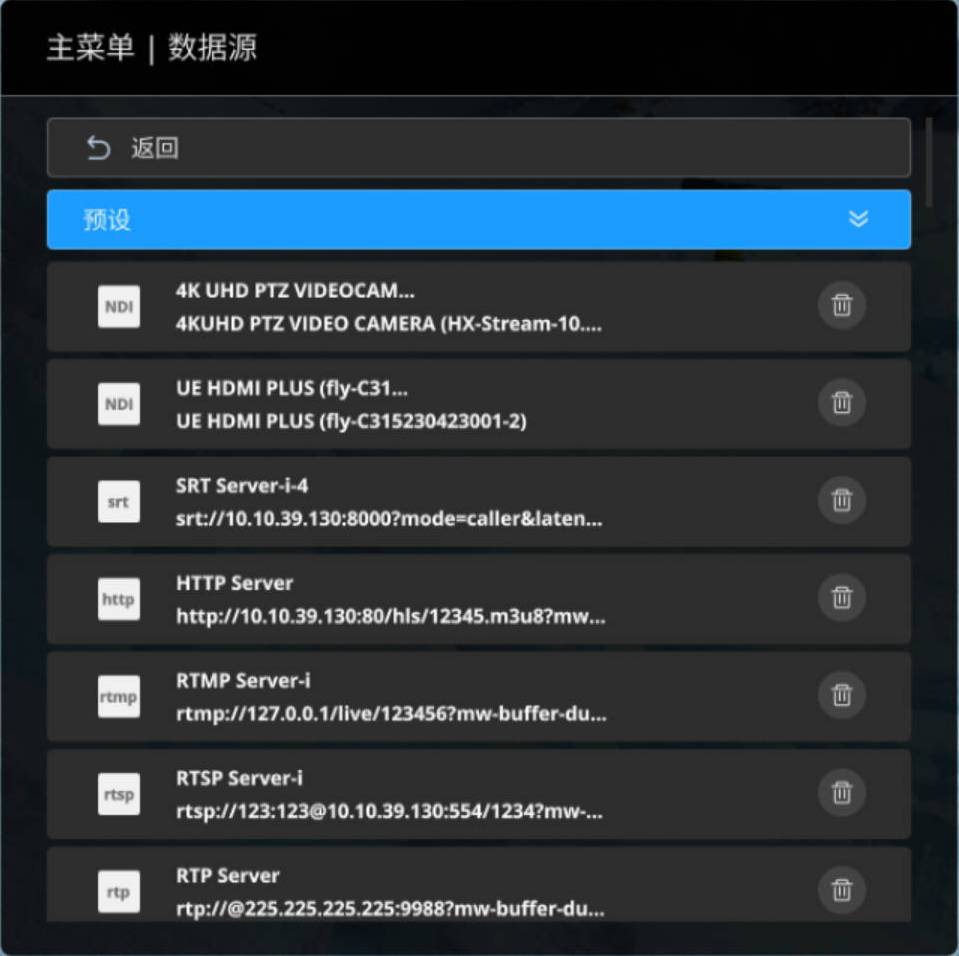

数据源显示（Profile）

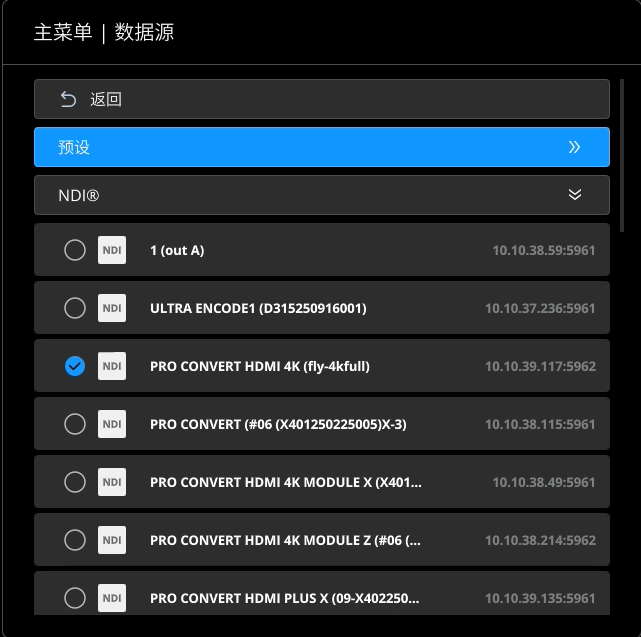

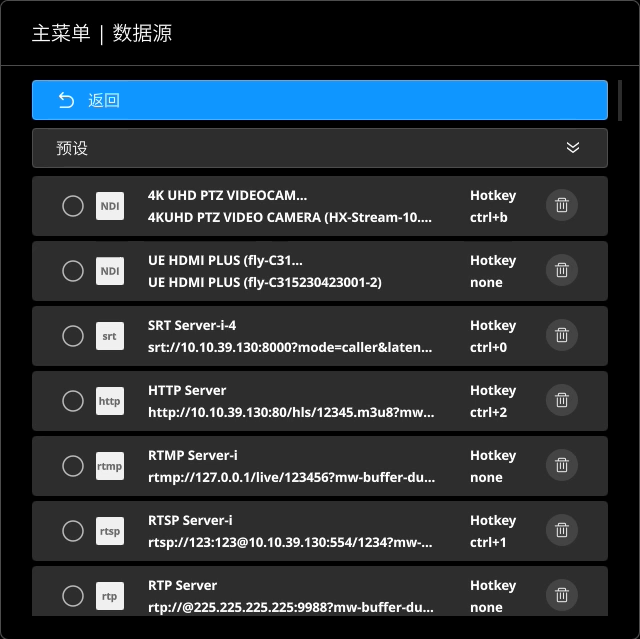

数据源显示（热键）

返回
选中返回上一级菜单。
数据源
选择解码视频流类型，包括：RTSP、Unicast、Multicast、RTMP (Pull/Push)、UDP、RTP、HTTP（包括 HTTP 和 HLS 流）或 SRT。

未开启 Profile 时，显示数据源名称和 hotkey，可切换解码数据源；开启 Profile 后，显示数据源名称，被 Profile 选中的数据源还将显示 Profile 名称，且需要在 Profile 中切换数据源。

参考 Web UI > 数据源，添加待解码视频源。

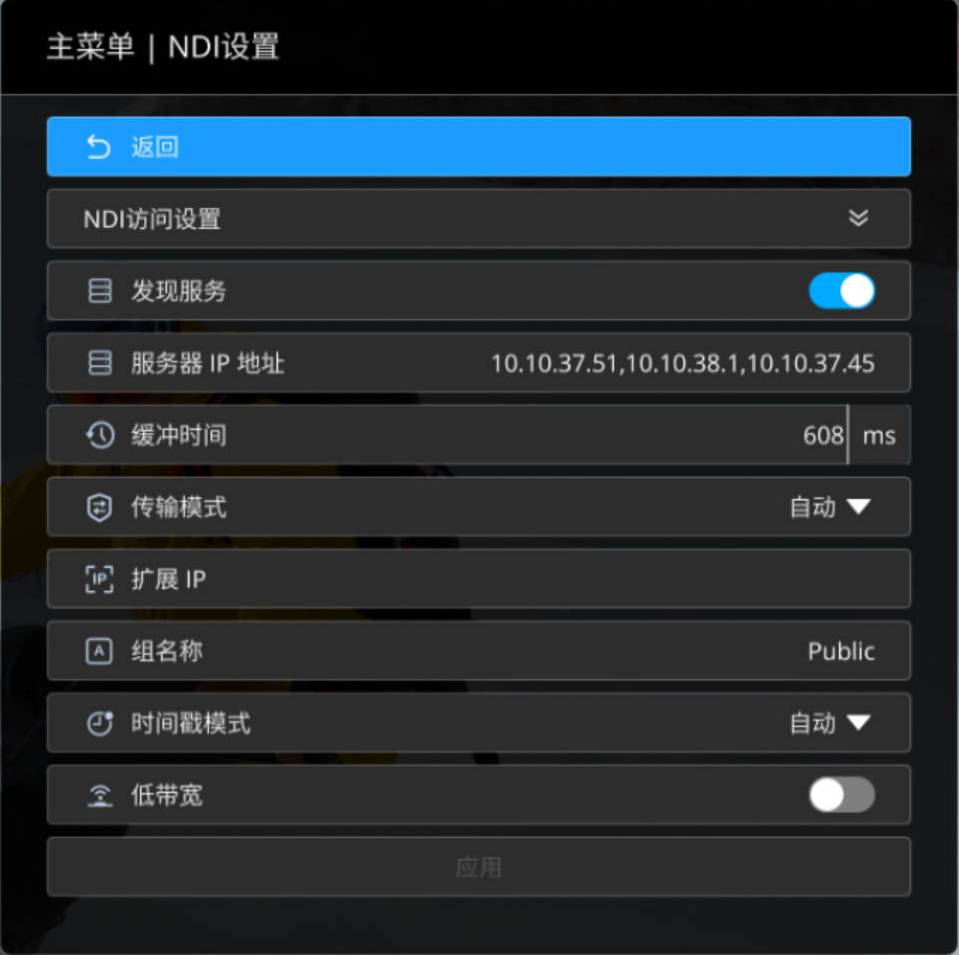

NDI 设置

返回
选中返回上一级菜单。
NDI访问设置
配置后，新添加的NDI源自动同步相关参数，也可单独修改各参数。
发现服务
打开“发现服务”功能，则不在同一网段的发送端和解码器之间如果能互相 ping 通，也可被自动发现。
此时，需要将“服务器 IP 地址”设置为运行发现服务器的服务器端地址。默认情况下，此功能关闭。
Pro Convert 设备内置 Discovery Service 服务，开机自启动无需额外的配置，即可作为发现服务器使用。
服务器IP地址
支持配置多个NDI发现服务器，可用英文逗号隔开。
缓冲时间
取值范围是 1 ~ 1000 ms，默认值为 60 ms。为保证输出平滑的视频流，建议设置的缓冲时间大于“设备状态”中显示的“抖动”时间。任务对低延时要求高时，可以减少缓冲时间。如无特殊要求，建议使用默认值。
传输模式 默认为自动，支持以下方式。
- “RUDP（单播）”：通过单播可靠 UDP 接收音视频包。
- “UDP（单播）”：通过单播 UDP 接收音视频包。
- “UDP（组播）”：通过 UDP 多播接收音视频包。点击高级设置，指定“组播源网段”进行跨网段的组播传输。
- “TCP（多连接）”：通过不同TCP端口接收音视频包。
- “TCP（单连接）”：通过同一TCP端口接收音视频包。
扩展IP
支持配置多个IP地址，可用英文逗号隔开，扩展NDI源的发现范围。
组名称
- 组名不区分大小写，可包含 A-Z，a-z，0-9 和特殊字符，包括 _-。解码器支持接收来自多个组的信号，此时可设置为用英文逗号隔开的多个值。
- 默认组名为 “public”。
时间戳模式
默认自动，支持时间码和时间戳。推荐使用默认值。如有同步问题可联系技术支持获得配置建议。
低带宽
当接入的网络网速较低，无法输出流畅视频时，建议打开此开关。打开后，视频源的分辨率大于 2048 x 1080 时，输出宽高降至源宽高的 1/4 左右进行输出（即总分辨率降到 1/16）；其他情况下，将降低至源宽高的 1/2 左右进行输出（即总分辨率降到 1/4）。同时帧率都将降至 15 帧左右。

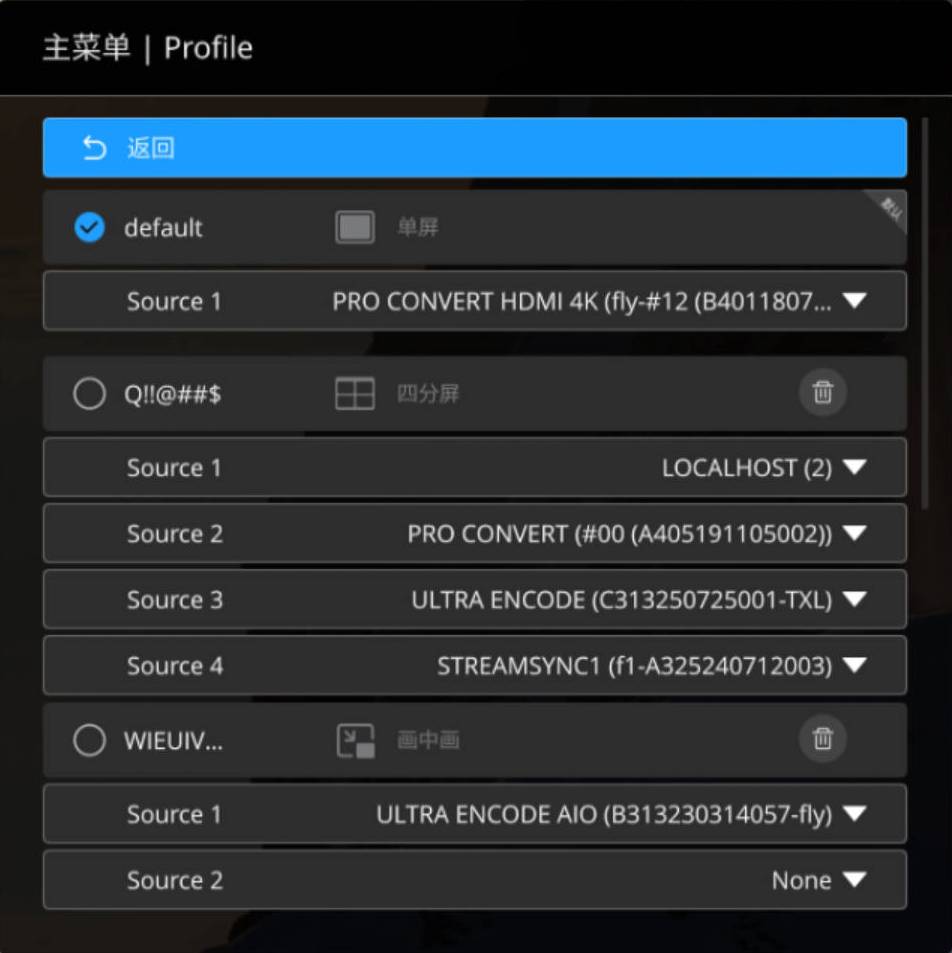

Profile

切换设备输出方案，支持单屏、画中画、四分屏显示。屏显菜单有此功能时，无法通过热键切换数据源。

选中，当前profile立即生效。
选中，删除当前profile。无法回退，请谨慎操作。建议通过WebGUI添加Profile方案。
可为各个分屏选择数据源：可指定为None、预设源和NDI源。建议通过WebGUI添加数据源。
需要修改输出音频，请通过WebGUI设置输出音频。

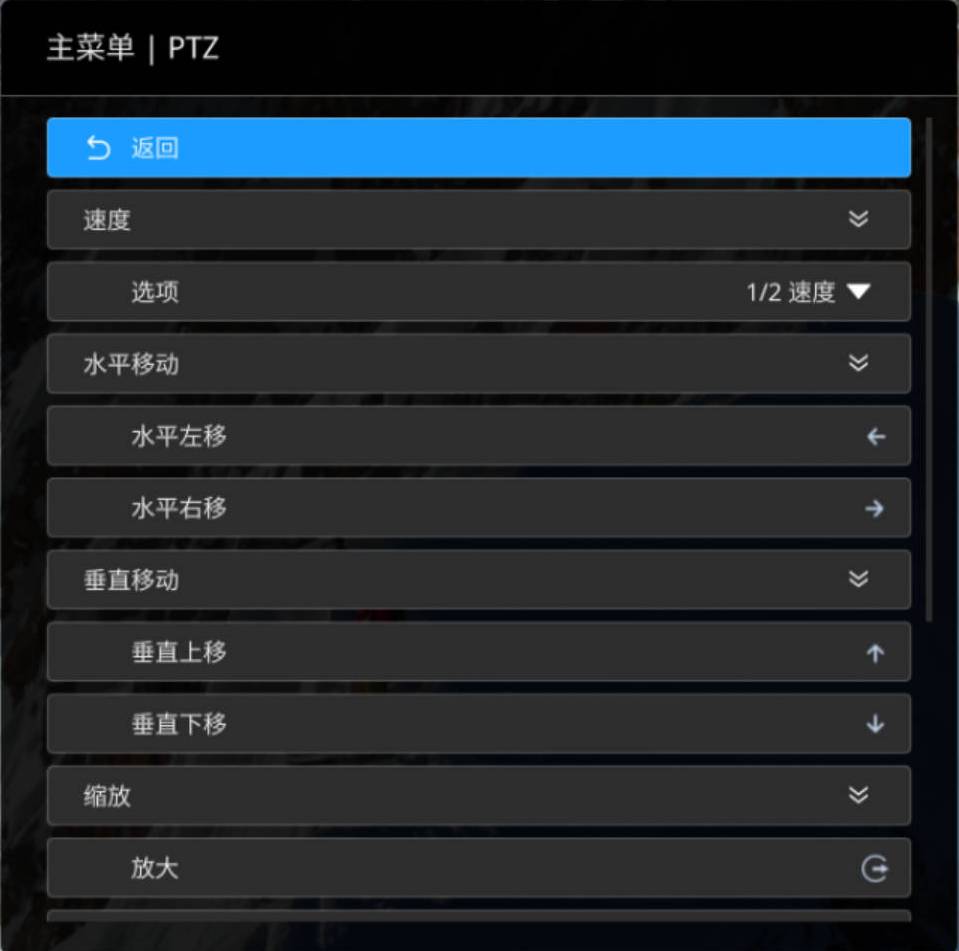

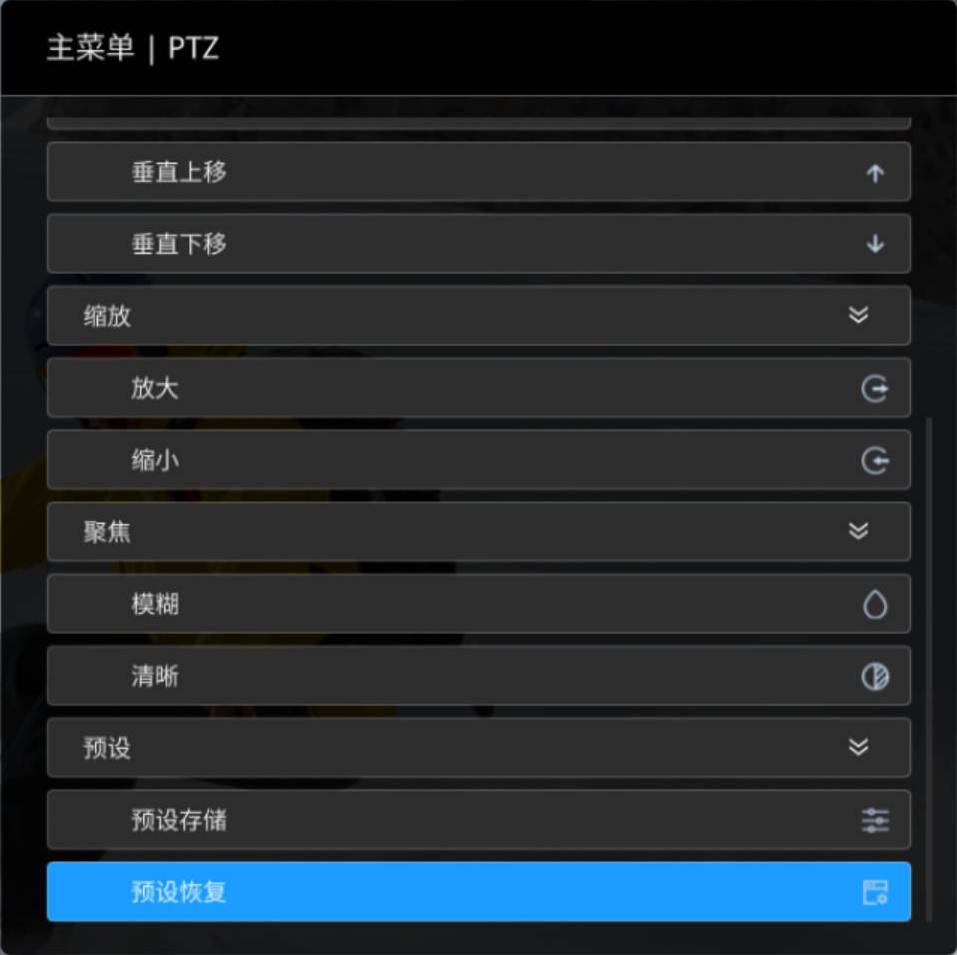

PTZ

说明：只有解码的视频源支持 PTZ 功能时，才会显示并能设置PTZ相关参数。

返回
选中返回上一级菜单。
速度
从选项中选择相机移动速度，包括全速、1/2 速度、1/4 速度、1/8 速度、1/16 速度、1/32 速度、1/64 速度、1/128 速度。
水平移动
选择向左或向右移动相机，直到达到所需的位置。
垂直移动
选择向上或向下移动相机，直到达到所需的位置。
缩放
选择放大/缩小画面。
聚焦
调整模糊或者清晰。
预设
将相机移动到所需位置后，点击 预设存储，在界面中上下滑动选择预设名称，即可将当前位置保存为相机预设点。共可设置 9 个预设点。
预设恢复
如果相机中已保存预设点数据，可根据需要选择。相机将自动转动到预设位置，完成快速配置。

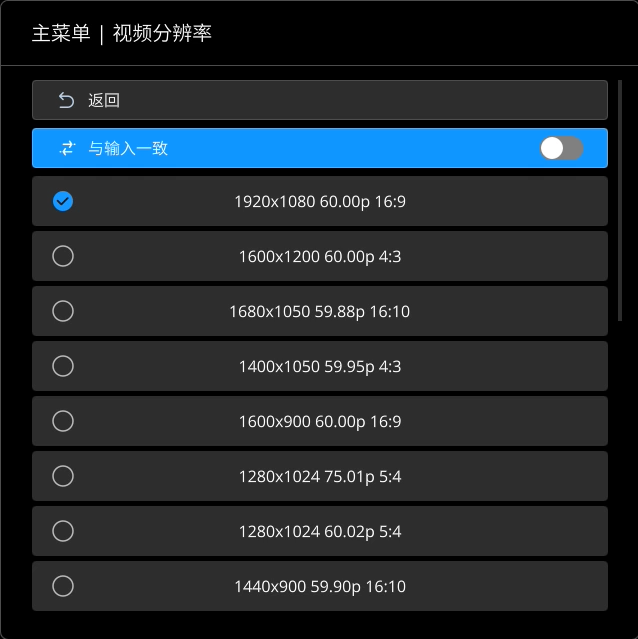

视频分辨率

在连接显示设备后，视频分辨率页签自动显示当前支持输出的分辨率格式。连接的显示设备不同，分辨率取值也可能不同。

建议使用默认分辨率格式或根据需要进行选择。

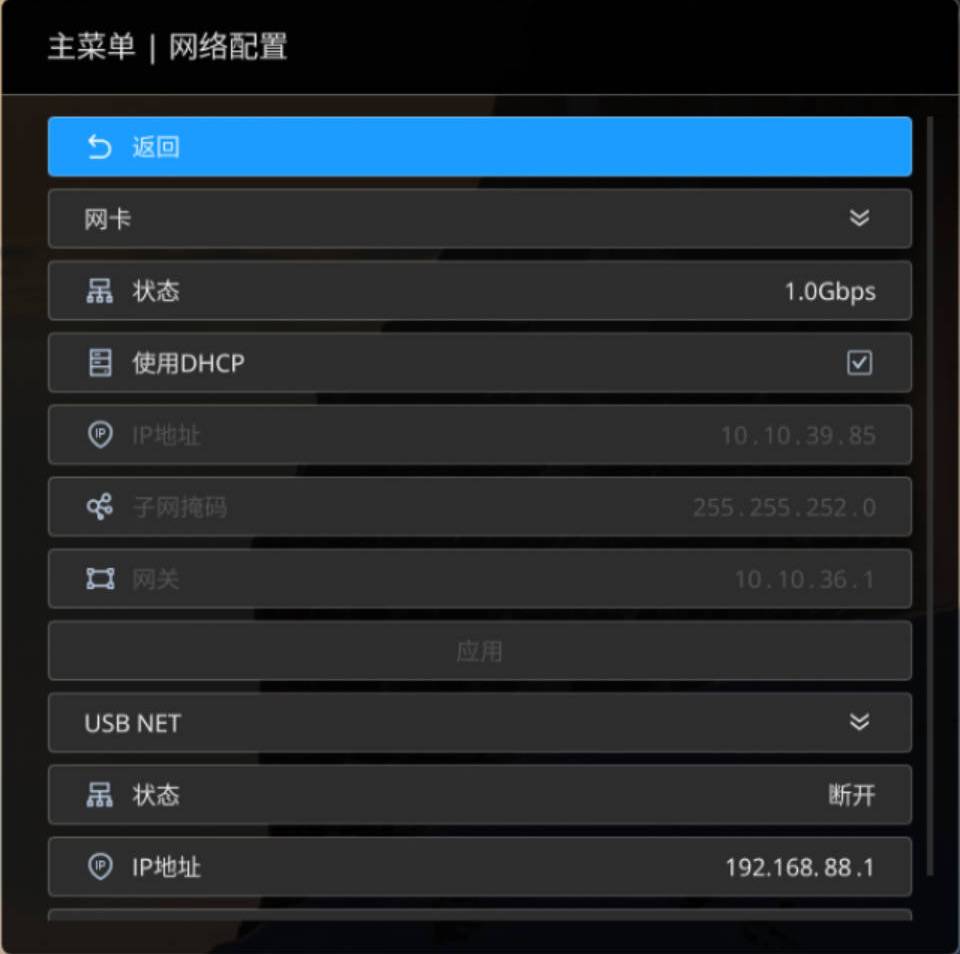

网络配置

设置网卡
状态显示当前网口连接状态。
关闭“使用DHCP”，可手动输入 “IP 地址”、“子网掩码”、“网关”。
点击“应用”，保存配置。

验证：在 Web 浏览器中输入设置的 IP 地址，确认可以打开 Web UI。
设置 USB NET 的 IP 地址
状态显示当前网口连接状态。
选中IP地址，在弹出的数字窗口选择新的地址输入，设置后选择“完成”。

验证：在 Web 浏览器中输入设置的 IP 地址，确认可以打开 Web UI。

系统

返回
选中返回上一级菜单。
设备名称
显示当前设备名称。参考设置设备名称。
Profile
打开/关闭Profile功能。参考设置Profile方案。
语言
设置OSD菜单语言，支持中文、英文。
硬件版本
显示设备的硬件版本。
固件版本
显示设备的固件版本。
设备序列号
显示设备的序列号，与设备机身上的序列号一致。
MAC 地址
显示设备的 MAC 地址。
网页地址
显示设备的 IP 地址。在网页浏览器中输入此地址，即可打开 Web UI，在 PC 端对设备进行配置。
二维码
扫描二维码，打开 Web UI。扫描设备需要与解码器处于同一网段。
