教程 - 快速部署四分屏输出

设备支持解码拼接多路流画面输出。本教程描述如何使用Pro Convert设备输出四分屏的配置方法。

四分屏输出的数据源分别为NDI HX、RTSP、HLS 和 ZIXI 协议流。

前提条件

在部署前，需要准备以下设备和网络环境：

  • 一台支持 1920x1080p60 的显示器，用于显示输出画面。
  • 一台 PC，用于配置设备。
  • NDI HX、RTSP、HTTP 和 ZIXI 协议流的源地址，如有加密需获取相应的密钥或认证信息。
  • 为了确保IP流的正常传输，建议接入千兆以太网。

1. 连接设备和网络

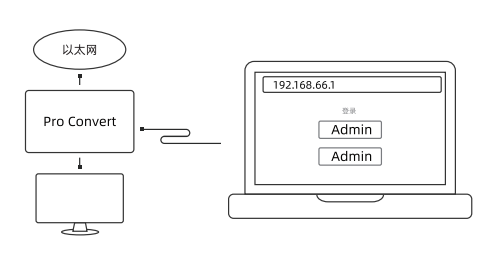

按照示意图接入网络，连接输出设备，并连接电脑。

2. WebUI配置

  1. 使用管理员账户登录WebUI。

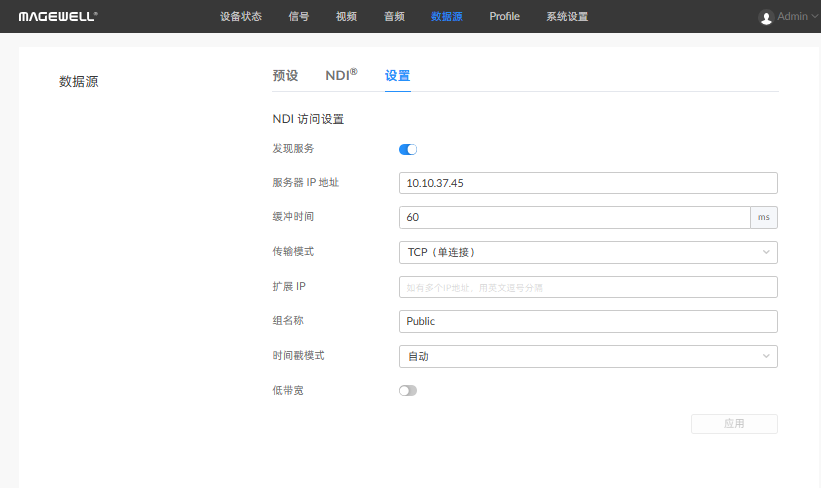

  2. 在“数据源 > 设置”中，打开“发现服务”功能。根据业务规划可选配置服务器IP地址（本例为 10.10.37.45）。点击“应用”。

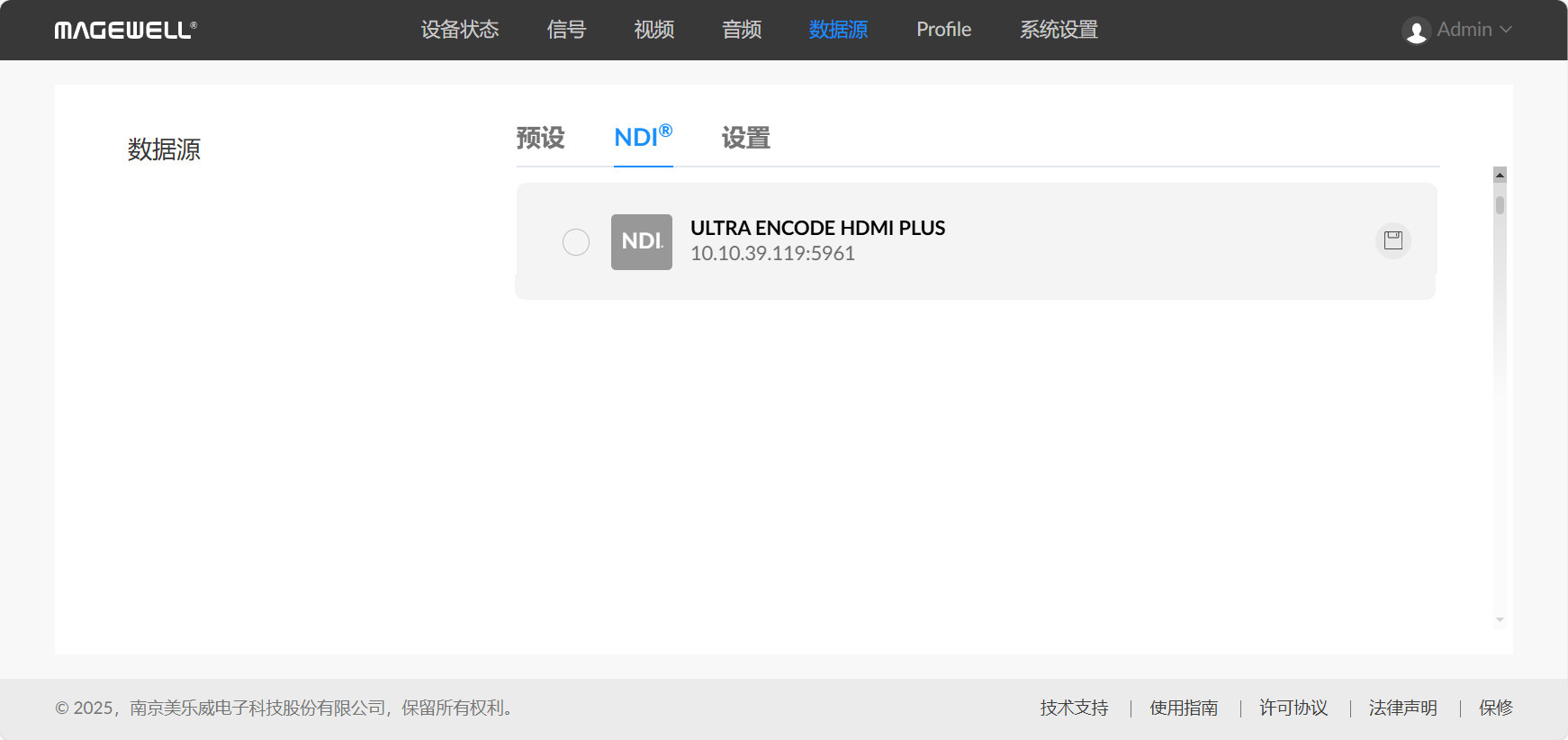

    配置成功后，设备自动发现的NDI源显示在“数据源 > NDI®”页签中。不需手动添加。

    本例中添加的NDI源为 ULTRA ENCODE HDMI PLUS，IP地址为 10.10.39.119:5961

  3. 依次添加RTSP、HTTP 和 ZIXI 协议流 3 个数据源。

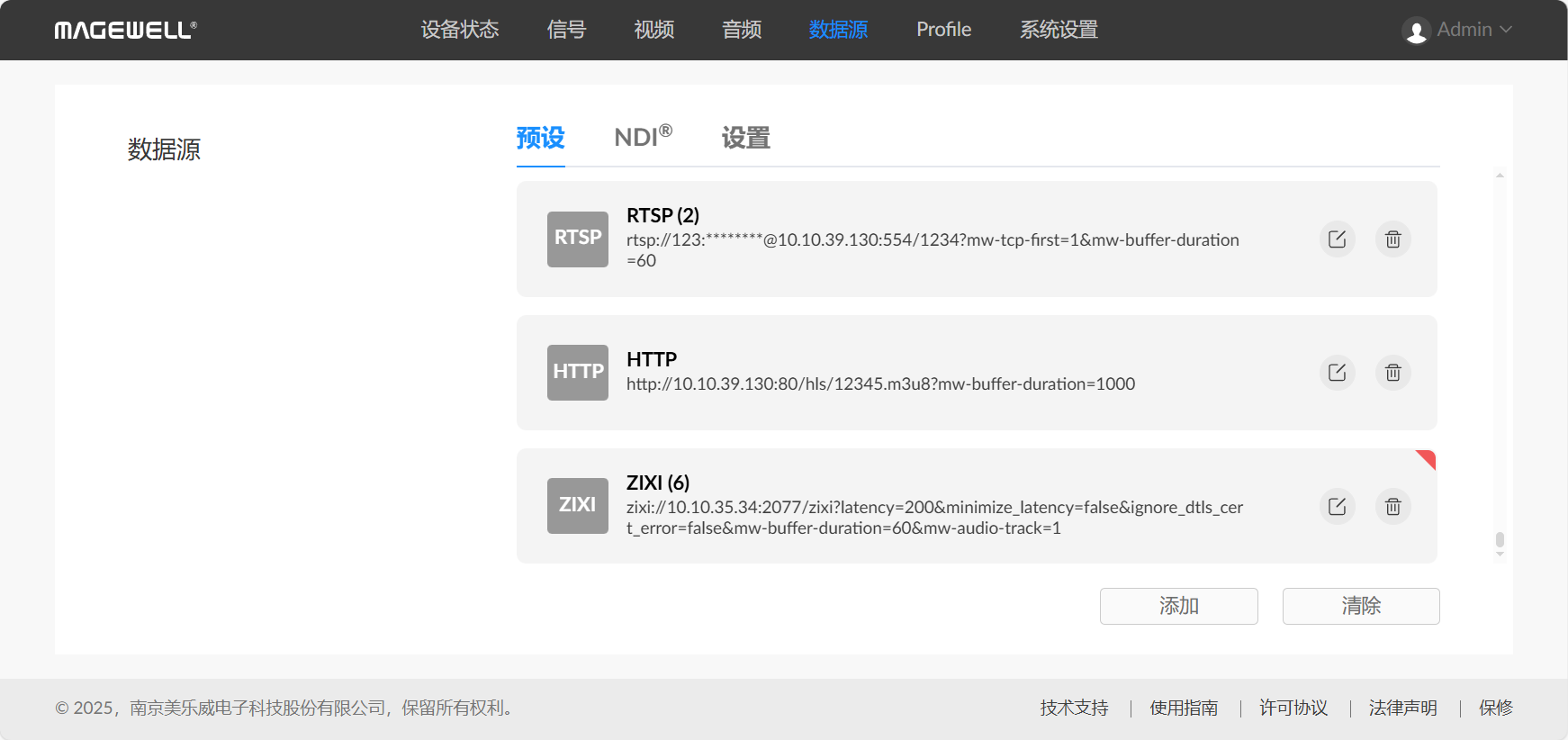

    在“数据源 > 预设”中，点击“添加”，在弹出的“新增”窗口中，直接粘贴数据源的完整URL，并确认添加为预设。重复此操作3次。

    • RTSP URL: rtsp://123:123@10.10.39.130:554/1234?mw-tcp-first=1&mw-buffer-duration=60

    • HTTP URL: http://10.10.39.130:80/hls/12345.m3u8?mw-buffer-duration=1000

    • ZIXI URL: zixi://10.10.35.34:2077/zixi?latency=200&minimize_latency=false&ignore_dtls_cert_error=false&mw-buffer-duration=60&mw-audio-track=1

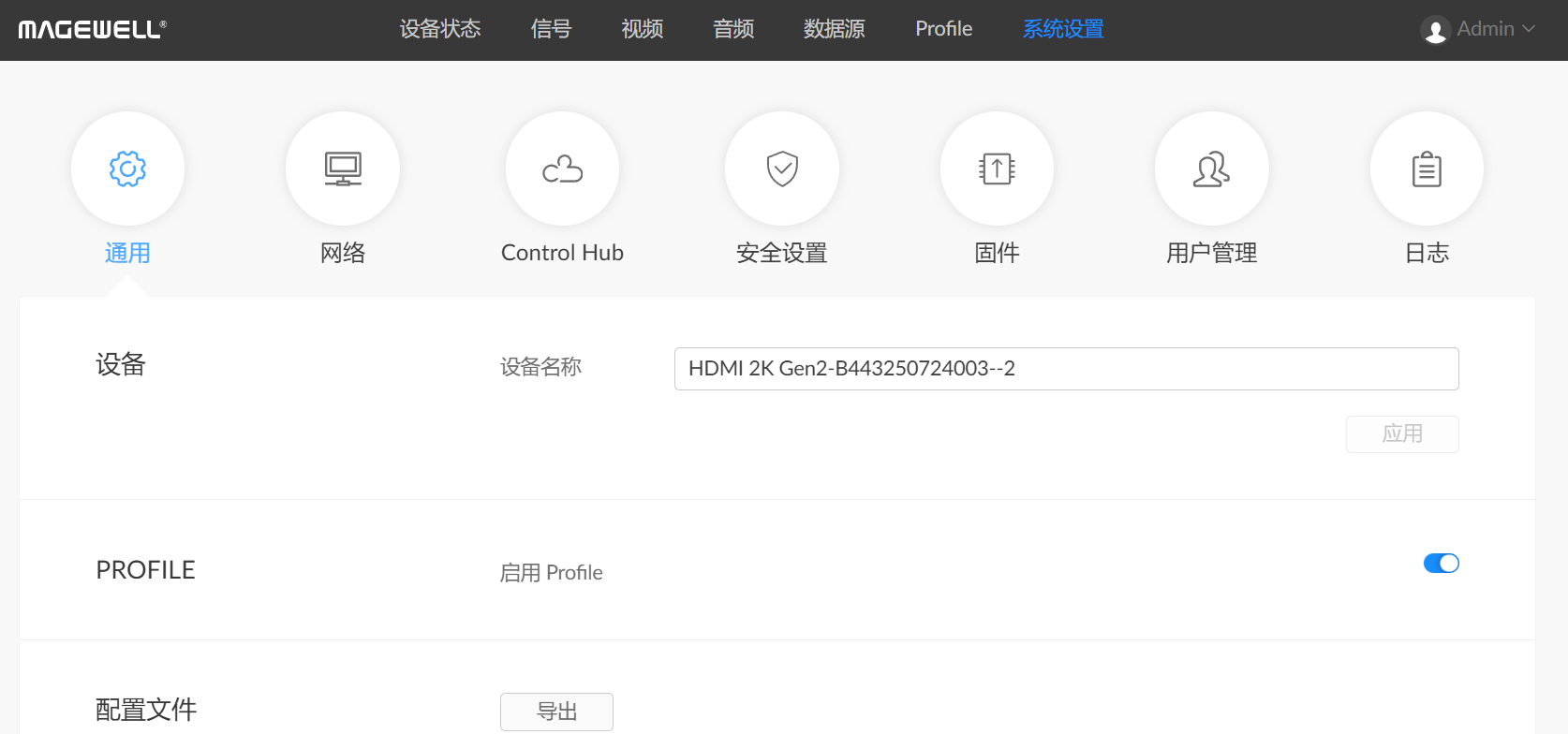

  4. 在“系统设置 > 通用”中，打开“启用 Profile”。

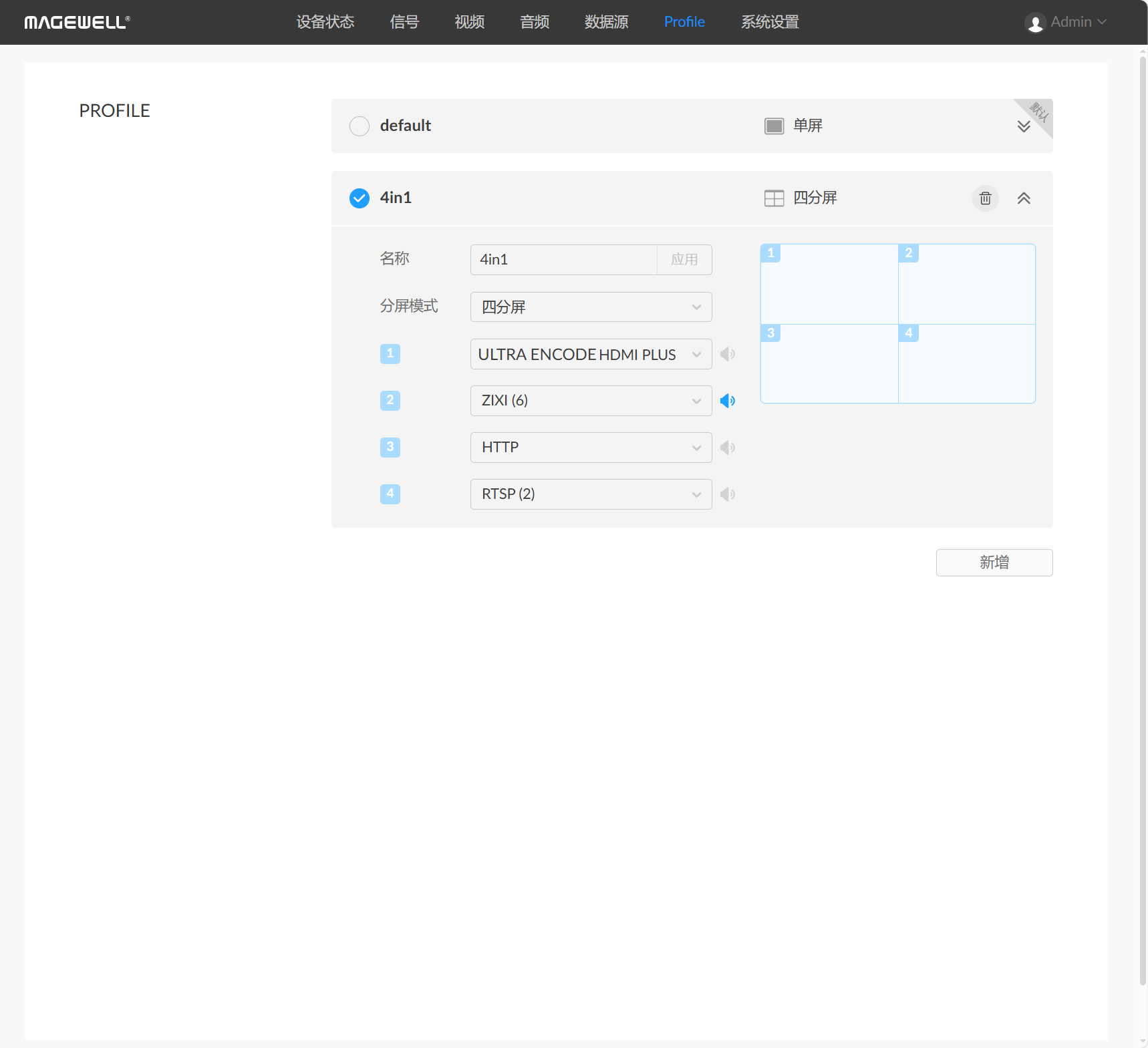

  5. 在“Profile”页签中，点击“新增“，添加四分屏输出模式。

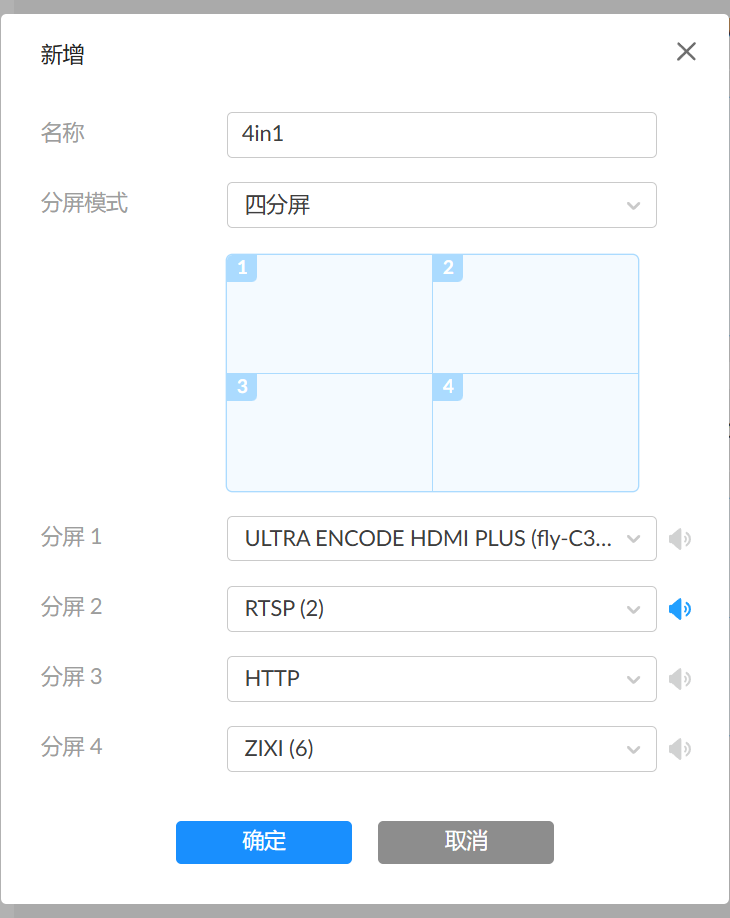

    指定分屏1~4的数据源，并点亮分屏 2 行尾的喇叭，表示输出分屏 2 的声音。

    点击“确定”，保存配置。

    勾选启用 4in1 Profile。

3. 查看输出

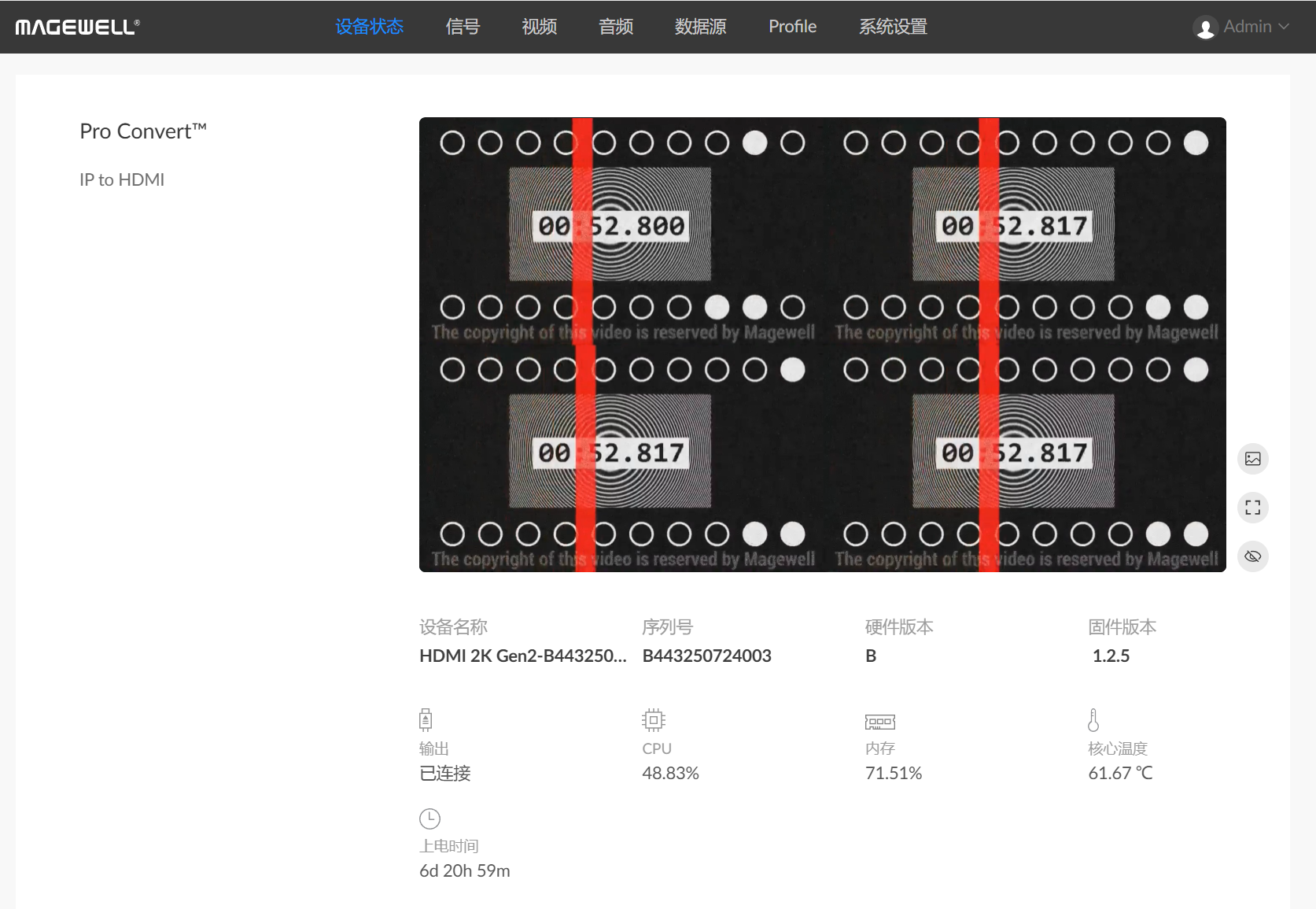

在“设备信息”页签查看预览，在外接输出确认显示结果。
